Changement de l’écran tactile

Posté par Eric le 9 février 2013

Le changement de l’écran tactile nécessite le démontage de la coque arrière et le démontage de la carte mère. ( ces deux vidéos se trouvent dans la catégorie changement de la coque à gauche de votre écran)



Image de prévisualisation YouTube



En cours de fabrication…

Publié dans Changement de l'écran tactile | Pas de Commentaire »

Réparation des boutons R et L

Posté par Eric le 9 février 2013

Voici une des première vidéo que j’avais faite il y a quelques temps de celà, j’en ferais une un peu plus tard de meilleur qualité.

Il y a plusieurs raisons pour que les boutons ne fonctionnent plus. La plus souvent est celle présenté dans la vidéo qui est dù à une oxydation des contacts électrique. L’autre plus embêtante serait dù à une soudure du bouton qui aurait lâchée.



Avant d’en arriver là, il faut démonter la coque arrière :

Image de prévisualisation YouTube



Voici à quoi ressemble un interrupteur derrière les boutons R et L de la nintendo ds lite.

Le bouton appuie sur un plot en plastique qui lui appuie sur un disque en acier qui lui crée le contact électrique.

Réparation des boutons R et L dans Réparation des boutons R et L p1280347

___________________________________________________________

Vue de l’arrière :

il y a 2 pattes en ferraille qui retiens l’ensemble.

p1280348 dans Réparation des boutons R et L

________________________________________________________

Il suffit de tordre ces deux pattes juste assez pour que l’ensemble en ferraille puisse basculer en avant.

p1280349

p1280350

__________________________________________________________

Il se dégage le disque en acier

p1280351

p1280352

______________________________________________________

Nettoyer avec une lime à ongle le côté noircis

p1280354

______________________________________________________

Remettre le disque dans son logement (attention dans le bon sens) puis relever l’ensemble en ferraille et sertir avec une pince à épiler

p1280357

______________________________________________________

Voilà vous avez un bouton tout neuf, plus qu’à remonter la coque…

p1280358

Publié dans Réparation des boutons R et L | Pas de Commentaire »

Changement du lecteur de carte

Posté par Eric le 9 février 2013

Bientôt disponible….

Publié dans Changement du lecteur de carte | Pas de Commentaire »

Changement de l’écran du bas

Posté par Eric le 9 février 2013

En cours de réalisation…

Publié dans Changement de l'écran du bas | Pas de Commentaire »

Changement de l’écran du haut

Posté par Eric le 9 février 2013

Publié dans Changement de l'écran du haut | Pas de Commentaire »

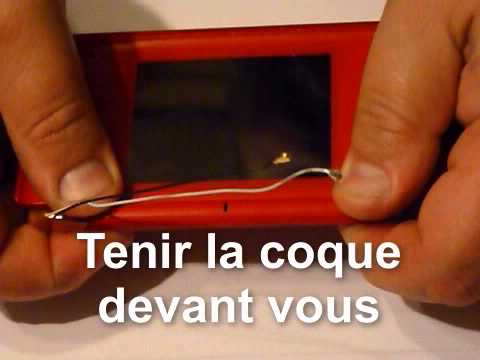

Changement de la coque

Posté par Eric le 9 février 2013

Le changement de la coque nécessite le démontage complet de la DS, il faudra donc passer par toutes les phases de démontage de celle-ci.

Nous débuterons par le démontage de la coque arrière…

Ensuite par le démontage de la carte mère,

puis par le démontage de la partie haute.

Mais commençons par le démontage de la coque arrière…



Image de prévisualisation YouTube



Puis démontage de la carte mère…

Image de prévisualisation YouTube

Maintenant passons à la partie haute

Image de prévisualisation YouTube



En cours de fabrication…

Publié dans Changement de la coque | Pas de Commentaire »

Bonjour tout le monde !

Posté par Eric le 8 février 2013

Bienvenue sur Réparation de console Nintendo DS Lite… (En cours de fabrication)

Ce blog est fait pour vous. Vous trouverez ici la manière de réparer la plupart des pannes les plus courantes de votre DS Lite. Au fur et à mesure du temps je vous posterais des explications simples et précis sur le démontage de la totalité de la DS complété par des vidéos.

Comme :

Changement de coque,

Changement de l’écran haut,

Changement de l’écran bas,

Changement du lecteur de carte (slot 1),

Changement de l’écran tactile,

Réparation des boutons R et L…





Publié dans Non classé | 1 Commentaire »
